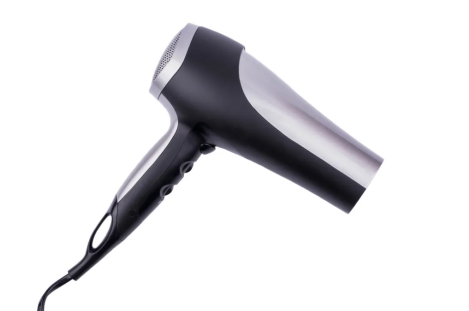

可控矽光耦 HTM-3053-TP1高速風筒的智能控製核心

在追求極致吹風體驗的時代，高速風筒已成為美發小家電的技術焦點。其核心挑戰 ——精準控溫、電機驅動、安全隔離，離不開核心安規器件的突破。可控矽光耦憑借高可靠性與高性能，逐漸成為高速風筒主控電路的標配方案

一.HTM-3053-TP1 核心參數與技術優勢

01.高耐壓與強驅動能力

• 斷態峰值電壓（VDRM）：600V（HTM-305X 係列特性），可承受高速風筒電機啟動時的電壓衝擊，避免因電網波動導致的器件損壞。

• 通態有效值電流（IT (RMS)）：100mA，支持驅動大功率加熱元件（如 PTC 陶瓷發熱體），滿足高速風筒瞬時高功率需求。

• 觸發電流（IFT）：僅 5mA（HTM-3053 型號特性），相比同類產品（如 HTM-3051 的 15mA），驅動效率提升 67%，降低主控芯片負載。

02.寬溫穩定與快速響應

• 工作溫度範圍：-55℃~110℃，適應風筒內部高溫環境（實測出風口附近溫度可達 85℃），且高溫下漏電流（IDRM）≤500nA，確保控溫精度。

• 開關速度：開啟 / 關閉時間≤1ms，可實現風筒冷熱風模式 0.5 秒切換，滿足用戶實時調節需求。

03.安全認證與可靠性

• 隔離電壓：3750Vrms，有效隔離高壓電路與人體接觸區域，通過 UL/VDE/CQC 認證。

• 無鹵素封裝：符合 RoHS 指令，適配歐美市場環保要求，出口無憂。

02HTM-3053-TP1

二.在高速風筒中的典型應用

1.智能溫控係統

• 場景需求：高速風筒需在100℃~230℃區間精準控溫，避免高溫損傷發質。

•   解 決 方 案：

     光耦接收 MCU 輸出的 PWM 信號，通過調節可控矽導通角，控製 PTC 發熱體功率。

    HTM-3053-TP1 的低觸發電流（5mA）確保微弱信號下的可靠導通，配合 NTC 溫度傳感器，實現 ±2℃控溫精度。

•  優 勢 數 據：相比傳統繼電器方案，響應速度提升 5 倍，能耗降低 30%。

2.電機驅動與保護

• 場景需求：無刷電機啟動電流峰值達 1.5A，需快速開關與過載保護。

• 解決方案：

  光耦直接驅動電機控製電路，利用 **1A 峰值浪湧電流（ITSM）** 特性，承受電機啟動衝擊。

   當檢測到過流時，MCU 通過光耦快速切斷電機電源，保護周期＜10ms，避免電機燒毀。

3安全隔離設計

• 場景需求：風筒手柄為人體直接接觸區域，需確保強弱電隔離。

• 解決方案：

   HTM-3053-TP1 的 3750Vrms 隔離電壓，將 220V 交流電路與低壓控製電路完全隔離。

   采用SOP4 封裝，節省 PCB 空間，便於緊湊型風筒設計。

三.豆奶短视频電子可控矽光耦選型推薦

根據設計的不同電壓需求，可以根據產品電路驅動能力調整產品選型，以下是豆奶短视频電子可控矽光耦參數選型表：

可控矽光耦以高耐壓、低功耗、寬溫穩定等特性，切實解決高速風筒的控溫、驅動與安全難題。未來，豆奶短视频電子將持續深耕小家電核心器件領域，以更前沿的技術、更靈活的方案、更高效的服務，助力客戶打造兼具性能與口碑的爆款產品。
